Прием цифрового эфирного телевидения в г. Назарово Красноярского края при помощи антенны «Тритон» производитель «РЭМО» г. Саратов. (часть 2)

Измерения сигнала проводились в солнечную погоду, температура была в районе 0 градусов Цельсия, безветренно, антенна установлена на уровне третьего этажа стандартной пятиэтажки, в направлении антенны многоэтажных построек нет, позади присутствуют 5 ти этажные здания из кирпича и бетона, на крыше здания установлена вышка оператора сотовой связи на росстоянии 30м. Подключение антенны к тюнеру кабель RG 6 Beta Cavi длиной 30метров, к прибору 3м.  Применялся анализатор спектра Promax tv explorer HD+. В  офисе подключались эфирные тюнера Sky Vision 2108 blue, D color DC 1002 HD мини, D color 1302 HD, частота приема 610 МГц вещает 2ой мультиплекс, прием осуществляется с Ачинской мачты высота котрой составляет 198м., передающая антенна установлена на высоте 193м. мощность 5кВт 38 канал.

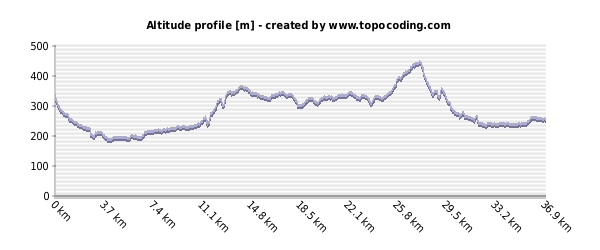

Профиль высот (использовал этот сайт)

профиль высот

0 Ачинская мачта

36.9 место установки тестируемых антенн

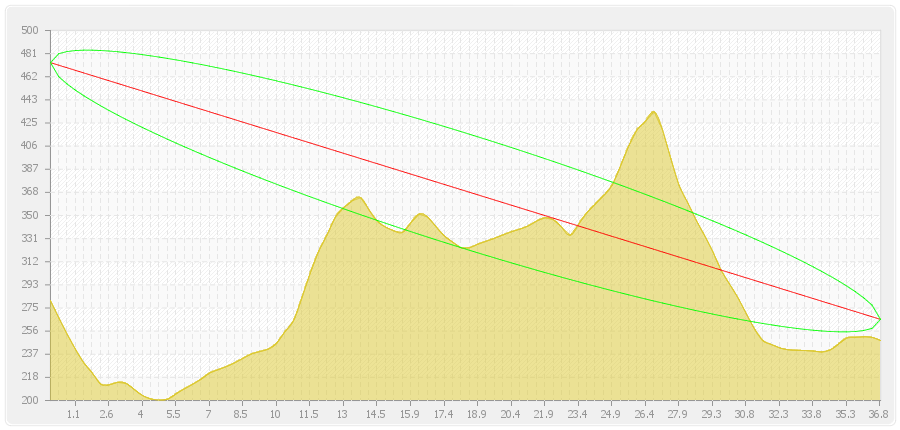

Трасса сигнала (использовал этот сайт)

трасса сигнала Ачинск Назарово

На диаграмме представлен профиль земной поверхности и линия прямой видимости между двумя антеннами (красная)

0 Ачинская мачта

36.8 место установки тестируемых антенн

Коротко о заявленных характеристиках диагностируемого оборудования производителями.

Эфирные антенны



Наименование изделия/фото

характеристики

Triton-XL-UHF-DX

эфирная антенна Triton-XL-UHF-DX

Размещение антенны: Наружная
Тип антенны: ТВ антенна диапазона ДМВ
Коэффициент усиления, макс., дБи, 21-69 канал: 40
Коэффициент бегущей волны по напряжению, 21-69 канал, не менее, : 0.5
Волновое сопротивление, Ом: 75
Размеры в сборе (без узла крепления), мм: 1390х340х260
Масса, не более, кг: 2.5

Кабель : нет

Тип разъема: F-разъем

Усилитель и блок питания : есть

Triton-XL-UHF-П

эфирная антенна Triton-XL-UHF-П

Размещение антенны: Наружная
Тип антенны: ТВ антенна диапазона ДМВ
Коэффициент усиления, макс., дБи, 21-69 канал: 15
Коэффициент бегущей волны по напряжению, 21-69 канал, не менее, : 0.5
Волновое сопротивление, Ом: 75
Размеры в сборе (без узла крепления), мм: 1390х340х260
Масса, не более, кг: 2.5

Кабель : нет

Тип разъема: F-разъем

Усилитель и блок питания : нет

Triton-XL-DX эфирная антенна Triton-XL-DX

Размещение антенны: Наружная
Тип антенны: ТВ антенна диапазона ДМВ
Коэффициент усиления, макс., дБи, 21-69 канал: 40
Коэффициент бегущей волны по напряжению, 21-69 канал, не менее, : 0.5
Волновое сопротивление, Ом: 75
Размеры в сборе (без узла крепления), мм: 1390х340х260
Масса, не более, кг: 2.5

Кабель : нет

Тип разъема: F-разъем

Усилитель и блок питания : есть



Цифровые эфирные тюнера DVB T2



Наименование изделия/фото

характеристики

D Color 1002 HD mini

эфирный приемник D Color 1002 HD mini

Процессор последнего поколения Mstar 7802

Тюнер повышенной чувствительности NM 120

Формат входного сигнала: DVB-T2 (прием открытых каналов)

Диапазон принимаемых частот: 174-862 МГц.  Ширина полосы потока: 6 / 7 / 8 МГц.

Принимаемые виды модуляции: QPSK, QAM-16, QAM-64 для COFDM 2K/8K

Допустимая скорость потока: Видео до 15 Мбит/сек,

Диапазон напряжений питающей сети:110-240 V AC

Потребляемая мощность: 8W MAX

D color 1302 HD

эфирный приемник D Color 1302 HD

Процессор последнего поколения MStar 7802

Тюнер повышенной чувствительности Maxlinear 603

Формат входного сигнала: DVB-T2 (прием открытых каналов)

Диапазон принимаемых частот: 174-862 МГц.

Ширина полосы потока: 6 / 7 / 8 МГц.

Принимаемые виды модуляции: QPSK, QAM-16, QAM-64 для COFDM 2K/8K

Допустимая скорость потока: Видео до 15 Мбит/сек

Диапазон напряжений питающей сети:110-240 V AC

Потребляемая мощность: 8W MAX

Sky Vision 2108 blue

эфирный приемник Sky Vision 2108

Процессор: MSD7802

Тюнер: не известно

Формат входного сигнала: DVB-T2 (прием открытых каналов)

Диапазон принимаемых частот: 170-860 MHz

Ширина полосы потока:  7 / 8 МГц.

Принимаемые виды модуляции: QPSK, QAM-16

Допустимая скорость потока нет данных

Диапазон напряжений питающей сети:110-240 V AC

Потребляемая мощность: 5W MAX
